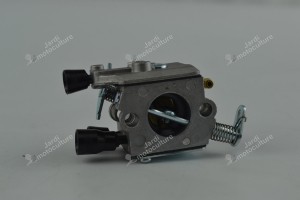

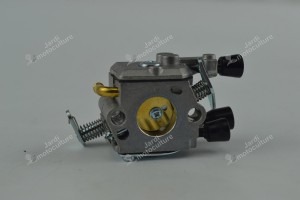

Carburateur Stihl 1130-120-0605

Qualité de fabrication et fiabilité

Ce carburateur est fabriqué avec des matériaux robustes et de haute qualité, assurant une longue durée de vie et une résistance aux conditions difficiles rencontrées lors de l'utilisation de tronçonneuses. Sa conception intègre une pompe à membrane qui permet un fonctionnement optimal dans toutes les positions, indispensable pour les outils portatifs comme les tronçonneuses.

La présence d'un tamis intégré dans la partie pompe garantit que le carburant est filtré avant d'atteindre le moteur, évitant ainsi les impuretés qui pourraient endommager le système d'alimentation.

Fonctionnement technique du carburateur 2 temps

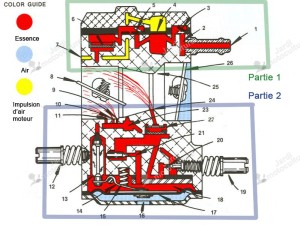

Le carburateur se compose de deux parties principales : la pompe et la diffusion. La membrane de la pompe fonctionne par impulsion, actionnée par le mouvement du piston qui crée des variations de pression. Cette action aspire et refoule le carburant vers le pointeau situé dans la partie diffusion.

La membrane de diffusion, quant à elle, fonctionne par dépression. Le mouvement du piston provoque un effet venturi au niveau des diffuseurs (référencés 9, 10, 11 et 24), aspirant ainsi le carburant dans le moteur. Le pointeau (13) régule l'arrivée de carburant pour maintenir le réservoir du carburateur (18) constamment rempli.

Le carburateur est équipé d'un volet d'accélération (8) qui ajuste la quantité de mélange diffusé, ainsi que de vis de réglage : la vis L (19) pour le ralenti, la vis H (12) pour le plein régime, et la vis LA pour affiner le ralenti en modulant le volet d'accélération. Un volet de starter (26) facilite le démarrage en réduisant l'apport d'air froid.

Compatibilité et installation

Ce carburateur est spécifiquement conçu pour les tronçonneuses Stihl des modèles 021, 023, 024, 025, MS210, MS230, MS250 et MS250C. Il s'adapte parfaitement en remplacement des références d'origine 1130-120-0605 et 1130-120-0615.

Son installation doit être réalisée avec soin, en respectant les consignes du manuel de réparation atelier de votre machine. Un montage incorrect ou un mauvais réglage peut entraîner des dysfonctionnements ou des dommages importants.

Importance du remplacement et réglage

Remplacer un carburateur usé ou défectueux par ce modèle garantit une alimentation en carburant stable et un fonctionnement optimal du moteur. Un carburateur mal réglé peut provoquer des pertes de puissance, une surconsommation ou même des dégâts mécaniques.

Il est donc essentiel de procéder à un réglage précis des vis L, H et LA selon les recommandations du fabricant pour assurer un régime moteur adapté et une combustion efficace.

Avantages de la pièce d'origine

Opter pour ce carburateur d'origine ou équivalent garantit une compatibilité parfaite et une qualité conforme aux exigences des machines Stihl. Vous bénéficiez ainsi d'une fiabilité accrue, d'une meilleure durabilité et d'une performance moteur optimale.

De plus, la conception avec pompe à membrane assure un fonctionnement sans faille dans toutes les positions, indispensable pour les outils portatifs utilisés en extérieur.

Conseils d'utilisation et maintenance

Pour préserver la longévité de votre carburateur, il est recommandé d'utiliser un carburant propre et de qualité, et de vérifier régulièrement l'état des membranes et des tamis. Un nettoyage périodique permet d'éviter l'encrassement et d'assurer un débit optimal.

En cas de doute sur le réglage ou l'installation, référez-vous toujours au manuel d'atelier ou faites appel à un professionnel. Un bon entretien garantit la sécurité et la performance de votre tronçonneuse.
